Hướng Dẫn Chi Tiết Các Bước Làm Biển Quảng Cáo Led Đơn Giản Tại Nhà Bạn Có Thể Tham Khảo

Bước thứ 4: Tiến hành ghép các tấm module P10 lại với nhau theo đúng trình tự:

• Mỗi tấm module có các mũi tên chỉ lên trên và chỉ sang ngang, những mũi tên đó các bạn tạm coi là đường truyền của các điểm ảnh từ module này sang module khác khi chúng ta ghép những module đó lại với nhau
• Tiếp đến bạn ghép các tấm module lại với nhau và cắm cáp tín hiệu đi theo đúng chiều mũi tên trên tấm và cắm đúng theo chiều dài ( 32cm) của tấm, không được cắm theo chiều cao (16cm).
• Bước tiếp chúng ta đấu nguôn cho CarQ1. Trên mạch Q1 có các đầu ra từ J1, J2 đến J8 ( tương đương với 8 hàng ngang trên biển) Khi đấu cáp tín hiệu từ Car ra module ta đấu J1 sẽ là tấm và lần lượt J2,J3 xuống dần nối tiếp nhau, J8 sẽ là tấm cuối.

Bước cuối cùng: Test lại tổng thể biển

Nguồn, mạch, module…..khi đã ổn định hẳn thì chúng ta mới hoàn tất phần còn lại của công việc, vì khi đã cố định việc thì tháo dỡ hay sửa chữa lại rất phức tạp…

Cách đấu led biển quảng cáo

Cách đấu trở hạn dòng cho LED có điện áp từ 3,0 – 3,4V. (Bóng Trắng, Xanh lá, Xanh Dương)Trở càng lớn thì thì dòng qua trở lớn sẽ làm cho LED sáng yếu không đẹp, cần tính toán vừa đủ để LED sáng đẹp và bền:

1. Thường đấu 3 bóng nối tiếp và dùng trở hạn dòng

Giá trị lớn R1 = 12V-(Uled*3)/I dòng của LED.
Do 3 bóng là cùng loại nên I tổng = I1 = I2 = I3 .
Nếu mạch chỉ có thiếu 1 LED thì ta thêm 1 điện trở R2 nối tiếp với R1:
Giá trị R2 = Uled/Iled
Uled, Iled là giá trị ghi trên LED.
Nếu thiếu 2 LED thì R2=2xUled/Iled đấu vào bảng điều khiển.

2. Đấu song song nhiều nhánh nối tiếp: (Kết hợp song song và nối tiếp)

Cách đấu này rất tiện lợi, chúng ta chỉ cần 1 trở công suất thay vì mỗi 1 nhánh lại thêm 1 điện trở.

Ở nhánh nào thiếu LED thì ta lại thêm giá trị điện trở như đấu nối tiếp 3 LED:
Do dùng chung 1 loại LED, nên khi đấu 3 nhánh song song thì giá trị của điện trở giảm đi 1/3 (Đấu N nhánh thì điện trở Rtổng = R1nhánh/Nnhánh). VD đấu nhánh 3 LED nối tiếp thì cần R hạn dòng là 220Ω. Đấu N nhánh song song với nhau thìgiá trị R=220Ω/Nnhánh.

Công suất trở Nnhánh: P = Nnhánh(12V-3*U1led )*I1led .
– Nếu số nhánh nhiều quá sẽ tạo ra Công suất của trở sẽ cao (Tầm trên 10Watt thì chúng ta sẽ phải đấu // 1 con trở giá trị công suất nữa.
– Đấu song song cùng giá trị thì: Rtổng = R1/2 = R2/2 = Rn/n.
I tổng = I1 + I2 + In.
– Đấu nối tiếp cùng giá trị thì: Itổng = I1/2 = I2/2 = In/n.
R tổng = R1 + R2 + Rn.
Dòng của nguồn cần chọn là : I nguồn = n.I nhánh (n: số nhánh đấu 3 hoặc 5, I của 1 LED (vì các led giông nhau)
B. Với LED có điện áp từ 2.0 – 2,2V (Đỏ, Vàng) ta sẽ đấu 5 LED, cách đấu tương tự như cách đấu 3 LED điện áp 3,0 – 3,4V.
Mạch điều khiển có tín hiệu vào là mức âm, nên sau khi điện áp qua LED, qua trở thì đầu còn lại sẽ vào, các chân (lỗ) trên bảng mạch, hoặc có thể xoắn dây vào tản nhiệt của con típ.

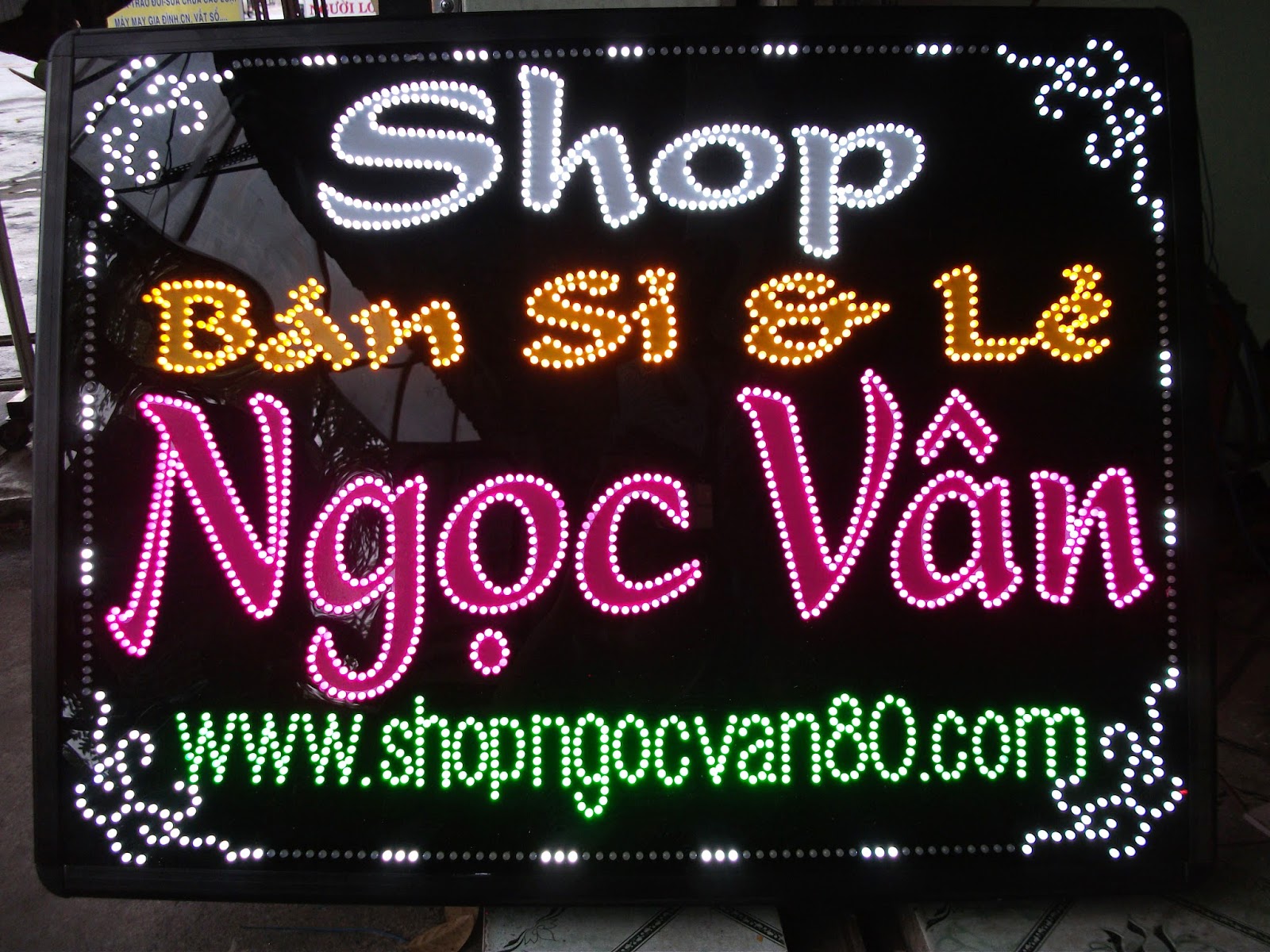

Hướng dẫn làm biển quảng cáo đèn led đơn giản, an toàn tại nhà bạn có thể tham khảo:

Các nguyên vật liệu cần chuẩn bị

•  Nguồn led 5V hoặc 12V
•  01 bảng điều khiển (hay còn gọi là kênh nháy)
•  01 chip điều khiển cài sẵn trình nháy
•  01 tấm nhựa mica, nhôm alu hoặc inox để lót đèn led
•  01 đĩa CD hoặc USB sao lưu dữ liệu cài đặt phần mềm chạy led (có thể được tặng kèm khi bạn mua linh kiện làm bảng hiệu đèn led chính hãng)
•  Khung nhôm bo góc làm khung bảng hiệu led
•  Mũi khoan, máy cắt, tua vít, ốc vít loại nhỏ
•  Thước dây

Quy trình hướng dẫn làm bảng hiệu đèn led

• Lên ý tưởng và thiết kế làm bảng hiệu led giá rẻ bằng phần mềm Photoshop CS6, Corel, …
• Tạo hình khung bảng hiệu led quảng cáo bằng nhôm định hình.
